Klopfsensor / Knock Sensor für den Mini

Status: Alpha Phase

Speziell für leistungsgesteigerte Minis mit hoher Kompression, Turbo- oder Kompressoraufladung oder einfach zur Sicherheitskontrolle bei noch im Aufbau befindlichen Zündkennfeld empfiehlt es sich zumindest mal für eine Weile das Verhalten des Motors in Bezug auf Klopfen zu überwachen, da ein klopfender Motor in kürzester Zeit das Zeitliche segnet. Leider hat der Mini von hause aus keinen Klopfsensor, daher müssen wir das jetzt mal selber machen.
Als Basis hatte Klas die Schaltung von dfabro vorgeschlagen, die ich mal zum Testen aufgebaut habe: (ne ganze Menge gute Informationen und Bilder)

http://www.msextra.com/viewtopic.php?f=67&t=28192

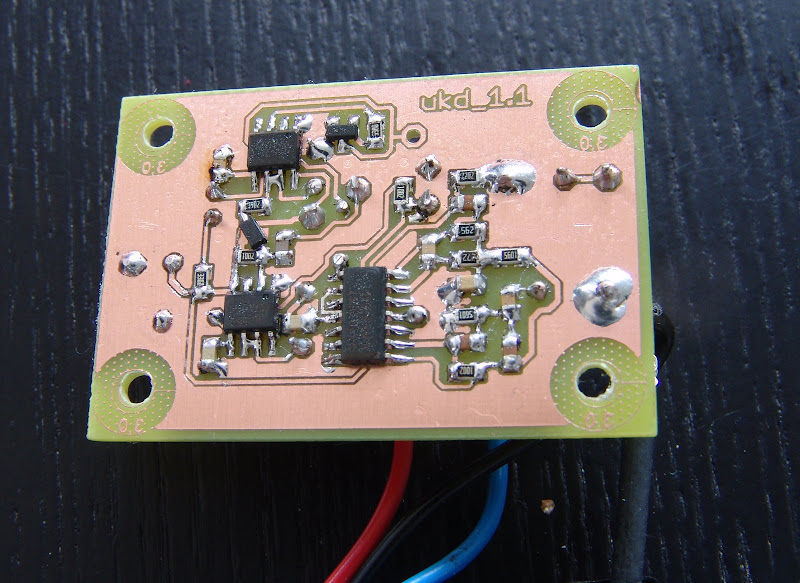

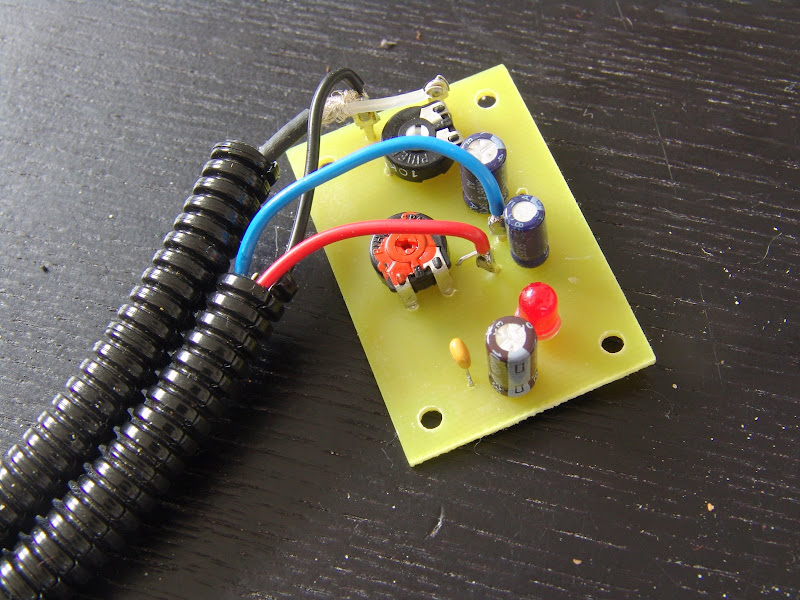

Der ursprüngliche Schaltplan hatte aber leider ein paar kleine Fehler, die wir kurzerhand überarbeitet haben. Die Grundfunktion ist aber voll und ganz erhalten geblieben. Beim Design der Platine haben wir versucht diese so klein wie möglich zu machen, falls diese in existierende Gehäuse eingebaut werden muss.

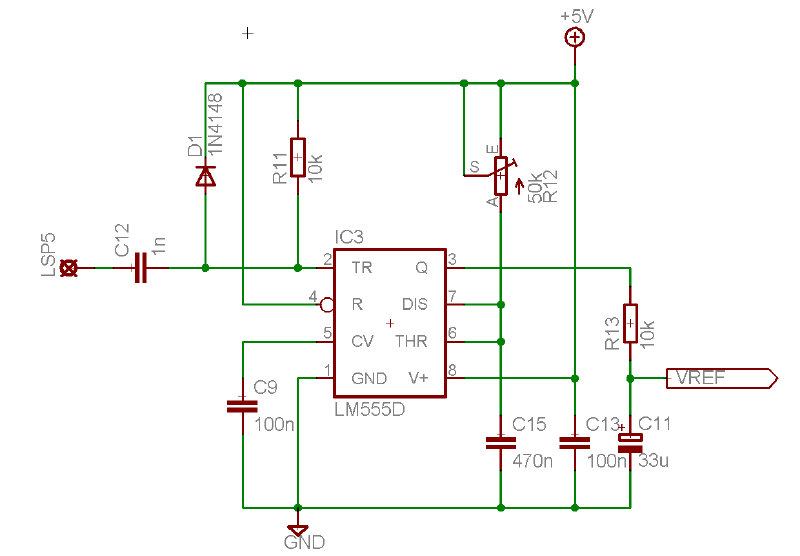

Oben sind die beiden Teilschaltpläne. Einmal die Sensorauswertung und der Teil der das Drehzahlsignal in eine äquivalente Referenzspannung umwandelt.

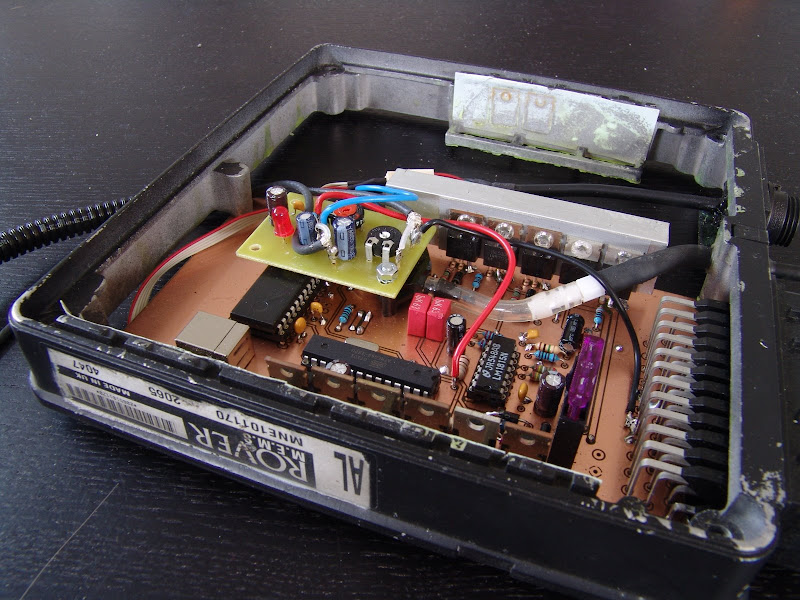

Unten ein Beispiel wo die Platine im ECU Gehäuse Platz findet. Wenn man die Montagebohrungen der kleinen Platine etwas anpasst, kann diese auf den vorhandenen Befestigungsschrauben des MAP-Sensors befestigt werden.
